羅茨真空泵是一種旋轉容積式真空泵。簡稱羅茨泵!其結構形式由羅茨風機演變而來。其結構和工作原理與羅茨鼓風機相似。1944年首次出現在德國，用作真空熔煉系統的機械增壓泵，在10-1000Pa的壓力范圍內抽速較大。羅茨泵專為理想的系統集成而設計，可持續運行并監測真空系統。此類泵的噪音低、振動小、結構緊湊，易于使用，且維護周期長。高質量風冷 羅茨泵機組兼具大容量 黑偉RSV系列泵的耐用性和可靠性，以及羅茨真空泵廣泛的工作范圍。同時我公司生產的羅茨泵可以多臺搭配組合，從而形成羅茨真空泵機組!

羅茨真空泵分類：

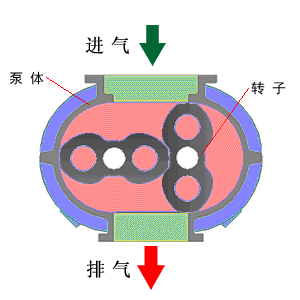

羅茨真空泵按工作壓力范圍分為直接排氣的低真空羅茨真空泵、中真空羅茨真空泵(機械增壓泵)和高真空羅茨真空泵。國內真空泵數量最多的是真空泵(以下簡稱羅茨真空泵)。羅茨真空泵配有兩個反向同步旋轉的轉子。轉子之間以及轉子與泵殼內壁之間有很小的間隙，互不接觸。轉子幾何對稱性好，振動小，運轉平穩。泵腔內無需油封和潤滑，摩擦損失小。它可以大大降低驅動功率，達到更高的速度，減少油蒸氣對真空系統的污染。結構簡單緊湊，對被抽氣體中的灰塵和蒸汽不敏感。原理如下圖所示：

變頻羅茨泵

保護羅茨泵免受過載的一種優雅且非常有效的解決方案是使用變頻器。這些轉換器使泵的電機速度適應負載，并在所有工作范圍內實現安全運行。在高壓下，泵旋轉得更慢并加速到較低的壓力，直到達到最大速度。此外，所有使用頻率控制器的 Leybold 羅茨泵也可以以比相應的 Direct-Online 版本更高的速度運行。這允許顯著增加低壓區域中可實現的泵送速度。黑偉羅茨泵可出廠配備集成變頻器，也可使用外協加裝變頻器運行。

旁通管路的羅茨泵

將羅茨泵兩端的壓差保持在臨界值 Δp max以下的另一種方法就是將抽出的部分氣體返回到羅茨泵的吸入?yún)^(qū)。這是通過由壓差閥控制的內部所謂的旁通管路來完成的。產生的回流降低了有效輸送的氣體流量，從而降低了泵兩端的壓差。因此，羅茨泵已經可以在大氣壓下開啟，并且不需要額外監測入口壓力。與變頻器相比，旁通管路的優勢在于閥門的快速反應和保持泵轉速的能力。在極短的泵送周期下，帶有旁通管路的泵因此可以獲得決定性的速度優勢。反正，在某些情況下，變頻器和旁路線路的組合對于獲得最佳抽空性能也很有意義。WA、WS 和 WH 系列中的每一個都有帶有集成旁通管路的泵型號。這些泵由縮寫 WAU、WSU 或 WHU 標識。

多級羅茨泵

羅茨泵是沒有內部壓縮的旋轉活塞泵。多級羅茨泵的基本原理與單級羅茨泵沒有區別。 多級羅茨泵的高壓縮比是通過串聯幾個羅茨級來實現的。這使泵能夠直接在大氣壓力下運行，并在廣泛的應用中作為前級泵工作。就像干式螺桿真空泵一樣，多級羅茨泵是間隙密封的，不需要油作為泵吸入室的密封劑。因此，它們非常適合清潔工藝和環境，并且由于服務間隔長，運行成本低。黑偉RSV系列的羅茨泵可多臺組合形成多級羅茨泵，同時運行異常安靜、風冷、易于操作，因此也是實驗室應用的理想選擇。

羅茨真空泵特點：

羅茨真空泵的特點是啟動快、耗電少、運行維護費用低、抽速高、效率高，在100-1Pa的壓力范圍內有較大的抽氣率，能迅速消除突然釋放氣，轉速可高達3450-4100轉/分;抽速為30-10000升/秒。這個壓力范圍正好在油封機械真空泵和擴散泵之間。因此，常在擴散泵和油封機械真空泵之間串聯，以增加中壓范圍的抽氣能力，即機械增壓泵。

羅茨真空泵不能單獨抽。前級需要油封和水環直接排出空氣。也就是說，在實際應用中，羅茨真空泵的極限真空度不僅取決于泵的結構和制造精度，還取決于前級泵的極限真空度。很多客戶使用羅茨系列真空泵，在泵剛啟動抽氣前設置不啟動羅茨，此時羅茨效應不明顯，不突出羅茨真空泵的優勢。因此，一般電控設定羅茨真空泵在大氣壓下不啟動，本級泵抽到一定的真空極限，羅茨自動啟動。羅茨真空泵作為增壓泵的優勢將凸顯，泵速將為前置泵提供強有力的支持。

羅茨真空泵作為前級泵的增壓泵，選擇應遵循羅茨抽速比前級泵抽速至少兩倍但不超過10倍的范圍選擇。抽速比同級或比前代泵小，羅茨泵出現“沒電”，沒有真正投入使用;抽速比以前的泵快10倍以上，泵的負荷相對增加，泵的磨損大，不能真正節能羅茨效應，也是不可取的。羅茨真空泵用于將羅茨泵的流量和揚程控制在標志上標明的范圍內，以保證羅茨泵在最高效率點運行，達到最大的節能效果。

羅茨真空泵應用：

羅茨真空泵廣泛應用于真空冶金冶煉、脫氣、軋鋼、化工、食品、制藥等行業的真空蒸餾、真空濃縮和真空干燥。羅茨真空泵和羅茨泵機組非常適合需要超高潔凈度的應用，可作為工業制程的前級泵，如大面積鍍膜、電子束焊接、氦氣檢漏、液化天然氣 (LNG)、真空冶金和熱處理等。

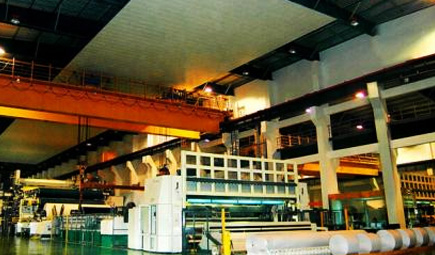

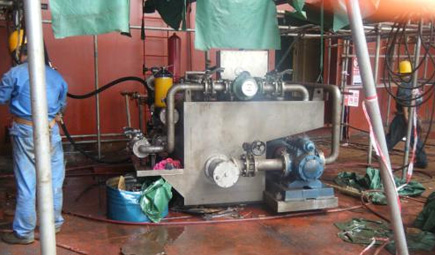

造紙染整脫水		管路設備清理

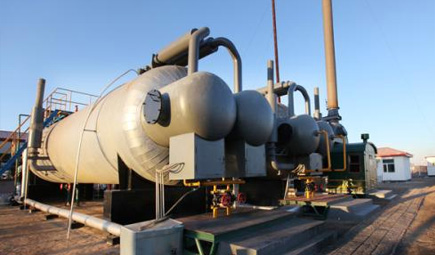

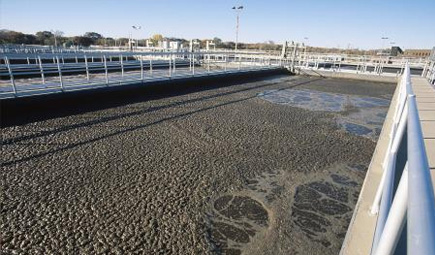

污水處理曝氣		工業燃燒爐供氧
